Чугунные трубы ВЧШГ в 2025 году: виды, назначение, стандарты, маркировка, сравнение классов (C100, К9, C75, C65, C50, C40)

В данной статье рассмотрены виды чугунных труб, их назначение, стандарты и маркировка, а также подробное сравнение труб из высокопрочного чугуна с шаровидным графитом (ВЧШГ) с индексами C100, К9, C75, C65, C50, C40 на основе современных технических условий ТУ 1461-037-90910065-2015 ООО «ЛТК «Свободный сокол». В конце статьи приведены выводы и рекомендации по покупке труб на сайте АББРО.

Виды чугунных труб и их назначение

Чугунные трубы делятся на несколько видов в зависимости от материала и назначения:

Напорные трубы из ВЧШГ - изготовлены центробежным способом литья из высокопрочного чугуна с шаровидным графитом. Обладают высокой прочностью и долговечностью, применяются в системах водоснабжения и водоотведения под давлением, включая хозяйственно-питьевое водоснабжение.

• Безнапорные трубы из серого чугуна - используются преимущественно в канализационных системах без высокого давления.

• Раструбные трубы - имеют раструб для соединения с уплотнительным резиновым кольцом, обеспечивают герметичность и допускают отклонение трубопровода до 1,5–5° в зависимости от диаметра, что важно при прокладке в сложных грунтах.

• Безраструбные трубы - с механическими соединениями, упрощают монтаж и демонтаж.

• Фланцевые трубы - имеют жёсткое соединение фланцами, используются преимущественно в надземных трубопроводах, насосных станциях и котельных.

Стандарты и маркировка чугунных труб в 2025 году

Основные стандарты, регулирующие производство и качество чугунных труб:

• ГОСТ ИСО 2531-2012 - технические условия на трубы из чугуна с шаровидным графитом.

• ЕН 545:2010 - европейский стандарт на трубы и фитинги из ВЧШГ для водопроводов.

• ТУ 1461-037-90910065-2015 - технические условия ООО «ЛТК «Свободный сокол», регламентирующие производство напорных чугунных труб ВЧШГ с разными типами соединений, внутренним цементно-песчаным и внешним антикоррозионным покрытием.

• ГОСТ 10692-80 - приемка, маркировка, упаковка, транспортирование и хранение чугунных труб.

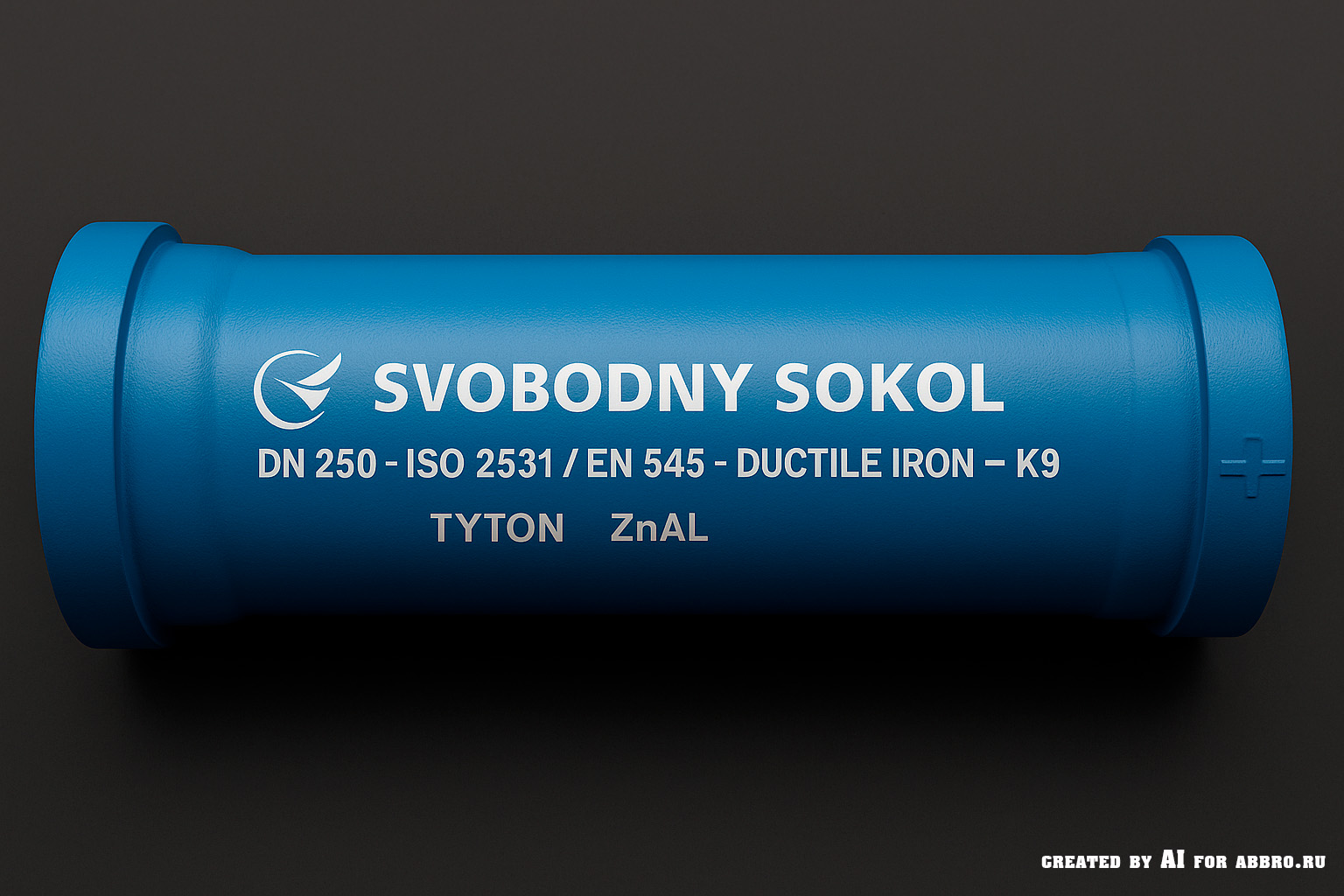

Маркировка труб включает:

• Товарный знак и наименование производителя.

• Условный проход (DN).

•  Обозначение стандарта (ГОСТ, ISO, EN).

• Класс по толщине стенки (К) или по номинальному давлению (С).

• Год изготовления.

• Тип соединения (TYTON, RJ, RJS, фланцевое).

• Для фланцевых труб - номинальное давление (PN).

Маркировка наносится литьем, а также краской или штампом на поверхность трубы. Для труб диаметром до 150 мм маркировка допускается размещением на ярлыках.

Трубы ВЧШГ: классификация по классам и индексам

Трубы ВЧШГ выпускаются с различными классами по толщине стенки (К9-К16) и по номинальному давлению (С100, С75, С64, С50, С40, С30, С25). Классы соответствуют международным стандартам ISO 2531 и EN 545.

Таблица сравнения труб ВЧШГ по классам

Дополнительные пояснения:

• Классы К9-К16 характеризуют толщину стенки трубы, где К9 - минимально допустимая толщина для напорных труб, К16 - максимальная для малых диаметров (80-300 мм).

• Классы С (С100, С75, С64, С50, С40 и ниже) - номинальное давление в барах, которое выдерживает труба при эксплуатации.

• Соединения TYTON - раструбные с резиновым уплотнительным кольцом, допускают отклонение трубопровода до 1,5–5°.

• Соединения RJ и RJS - раструбно-замковые с дополнительными стопорными элементами, предотвращают рассоединение при динамических нагрузках и применяются в сложных грунтах и бестраншейных технологиях.

• Фланцевые трубы изготавливаются для номинальных давлений 10, 16 и 25 бар и применяются преимущественно в надземных трубопроводах.

Материалы и покрытия

• Основной материал - высокопрочный чугун с шаровидным графитом по ГОСТ 7293-85

• Внутреннее покрытие - цементно-песчаное, с использованием портландцемента и шлакопортландцемента, обеспечивает защиту от коррозии и улучшает гидравлические характеристики.

• Внешнее покрытие - цинковое или цинк-алюминиевое с отделочным слоем (битумная или эпоксидная краска), защищает от коррозии в агрессивных средах.

• Возможна поставка труб без покрытия или с одним из видов покрытий по заказу.

Примеры маркировки труб

Труба раструбная с соединением «TYTON», DN150, длиной 6000 мм, класс К10:
Т-150×6000 К10 ТУ 1461-037-90910065-2015

Труба раструбная с соединением «RJ», DN200, длиной 6000 мм, класс С64, со стопорами:
R-200×6000 С64 ТУ 1461-037-90910065-2015

Труба раструбная с соединением «RJS», DN600, длиной 6000 мм, класс К12, со стопорными элементами:
S-600×6000 К12 ТУ 1461-037-90910065-2015

Труба фланцевая, DN300, длиной 5500 мм, номинальное давление 16 бар:
Ф-300×550 PN16 ТУ 1461-037-90910065-2015

Выводы и рекомендации по преобритению

Чугунные трубы, особенно из высокопрочного чугуна с шаровидным графитом (ВЧШГ), в 2025 году представляют собой проверенное и надежное решение для систем водоснабжения и водоотведения с высокими требованиями к прочности и долговечности. Разнообразие классов и типов соединений позволяет подобрать оптимальный вариант для конкретных условий эксплуатации - от бытовых систем до промышленных и сложных грунтовых условий.

Для критически важных систем с высокими нагрузками рекомендуется выбирать трубы класса C100 или К9, обеспечивающие максимальную прочность и надежность. Для менее нагруженных участков подойдут классы C50 и C40, что позволит снизить затраты без ущерба качеству.

Компания АББРО предлагает широкий ассортимент чугунных труб ВЧШГ с разными классами и типами соединений, соответствующих современным техническим условиям и международным стандартам. При заказе на сайте АББРО вы получаете гарантированно качественные материалы, профессиональную консультацию и выгодные условия поставки.

Таким образом, современная нормативная база, технические условия и стандарты маркировки обеспечивают высокое качество и прозрачность цепочки поставок чугунных труб в 2025 году. Выбор труб ВЧШГ с нужными параметрами и классами на сайте АББРО позволит реализовать надежные и долговечные инженерные системы непосредственно под ваши требования.
