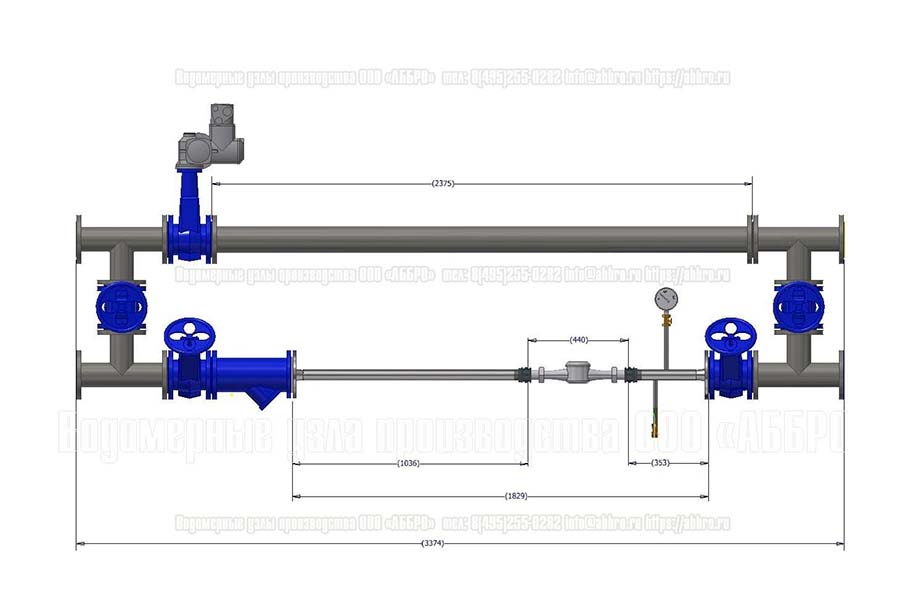

Водомерный узел Ду 150 со счетчиком ВХи-80 и фильтром ФМФ-80, задвижки WGS (фасонные части ВЧШГ)

Водомерный узел Ду 150 мм со счетчиком ВХи-80, фильтром ФМФ-80, задвижками WGS и фасонными частями ВЧШГ представляет собой готовую заводскую конструкцию для коммерческого учета холодной воды на магистральных вводах большого расхода. Обеспечивает точный контроль до 200 м³/ч, надежную фильтрацию и регулирование потока по схемам ЦИРВ 02А (листы 64-65).
Описание
Одновходовой узел типа I предназначен для установки на вводе Ду150 с переходом к турбинному счетчику ВХи-80. Включает клиновые или дисковые задвижки WGS Ду150 (серия W010.0 PN16), фланцевый фильтр ФМФ-80 с магнитной и сетчатой очисткой, обратный клапан ОЗС-150 и фасонные элементы ВЧШГ: колена УФ-150, тройники ТФ-150, патрубки ПФ-150 (L=250-300 мм), переходы 150/80. Полностью собран и опрессован по PN16.
Характеристики
•    Тип: одновходовой Ду150, тип I по ЦИРВ
•    Счетчик: ВХи-80 (турбинный, Qmax 200 м³/ч, точность ±2%)
•    Фильтр: ФМФ-80 фланцевый магнитно-сетчатый (ячейка 0,5 мм)
•    Задвижки: WGS Ду150 PN16 (клиновые с обрезиненным клином)
•    Фасонные части: ВЧШГ с ЦПП и цинк-алюминиевым покрытием
•    Давление: PN16 (1,6 МПа)
•    Температура: +5…+90 °C (ХВС)
•    Материал: чугун ВЧШГ, нержавеющая арматура
•    Масса: 500–700 кг
Размеры
•    Общая длина: 3,5–5 м
•    Прямой участок: 1500–2000 мм
•    Монтажная длина счетчика: 300 мм
•    Переходы: фланцевые 150×80 мм
•    Фланцы: PN16 по ГОСТ 12815
Преимущества
•    Двухступенчатая фильтрация ФМФ-80 (магнит + сетка) защищает счетчик от магнитных примесей и грязи.
•    Надежные WGS задвижки с низким гидравлическим сопротивлением для магистралей высокого расхода.
•    Коррозионностойкие ВЧШГ элементы обеспечивают 50+ лет службы без протечек.
Применение
Узел устанавливается на вводе ХВС в крупные жилые комплексы, ТЦ и промышленные объекты для хозяйственно-питьевого учета. Соответствует СП 30.13330 и требованиям Водоканала для магистралей Ду150 с расходом до 400 м³/ч и диспетчеризацией.

Весь комплект материалов и оборудования может изменяться в зависимости от проекта но должен соответствовать требованиям Мосводоканала, выполнен из высококачественных и надежных материалов, гарантирующих длительный срок службы, минимальные эксплуатационные затраты и максимальную точность учета воды.
