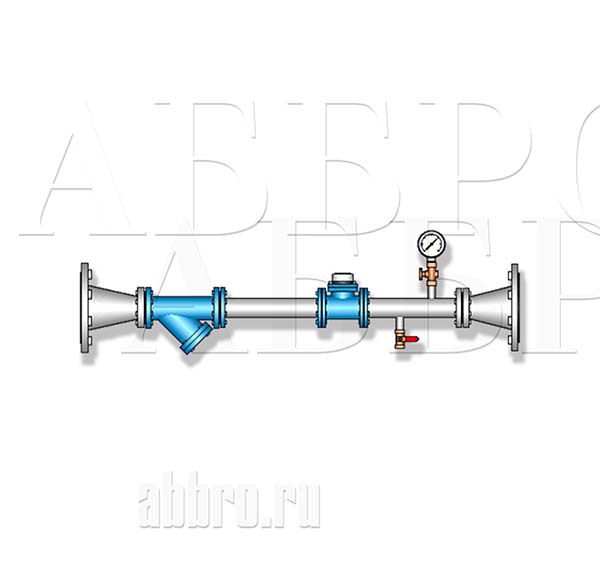

Водомерная вставка Ду-100 со счетчиком ВВ-65 и фильтром ФМФ-65

Водомерная вставка Ду100 со счётчиком ВВ-65 и фильтром ФМФ-65 — это готовый сборный блок для учёта расхода холодной воды на вводе Ду100, включающий типовой набор арматуры контроля и обслуживания измерительного участка.

Комплектация и технические характеристики

Фильтр ФМФ-65 — фланцевый магнитно-сетчатый (сетка задерживает крупный мусор, магнит — металлическую стружку)

• Диаметр DN 65 — соответствует диаметру трубы на измерительном участке
• Работает при давлении до 1,6 МПа (16 атмосфер)
• Защищает счётчик и арматуру от песка, окалины и других механических примесей в воде

Патрубок разгона перед счётчиком

• Диаметр DN 65
• Прямой участок трубы перед счётчиком — выравнивает поток воды для точных показаний

Счётчик воды ВВ-65 — тахометрический прибор учёта, турбинный (Вольтмана) для больших расходов воды

• Диаметр DN 65 — соответствует диаметру трубы на измерительном участке
• Класс точности B — точность измерения расхода
• Работает при давлении до 1,6 МПа (16 атмосфер) — стандартное для городских сетей водоснабжения
• Подходит для холодной воды температурой от +5 до +50 °C
• Импульсный выход — позволяет снимать показания дистанционно, без визуального осмотра

Патрубок после счётчика

• Диаметр DN 65

Кран спускной

• Диаметр DN 15
• Нужен для слива воды из этого участка трубы при ремонте или замене счётчика

Манометр технический МТ-3У (или аналог)

• Измеряет давление воды в диапазоне 0•10 бар
• Устанавливается через трёхходовой кран — позволяет отключить и снять манометр для проверки, не останавливая систему

Применяется в системах учёта расхода воды зданий и сооружений.

Основные преимущества и особенности водомерной вставки

Турбинный счётчик ВВ-65 — точный учёт расхода воды на измерительном участке DN 65

Магнитно-сетчатый фильтр — двойная защита от механических примесей и металлической стружки

Полный комплект арматуры (патрубки, спускной кран, манометр) — готов к монтажу без докупки элементов
