Патрубки фланец-раструб компенсаторный (ПФРК)

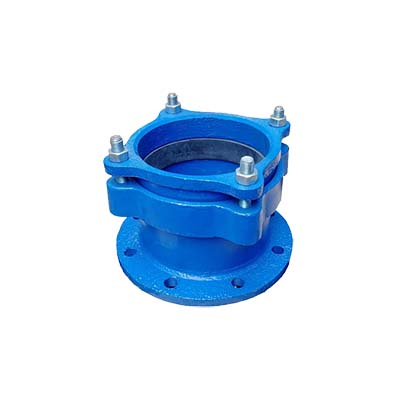

Патрубок фланец-раструб компенсаторный (ПФРК) — это фасонный элемент трубопровода, предназначенный для соединения труб с фланцевым и раструбным концами с возможностью компенсации осевых и угловых смещений трубопровода. ПФРК широко используются в системах водоснабжения, канализации и отопления для ремонта, замены участков трубопровода и присоединения арматуры.

Основные характеристики

• Материал: высокопрочный чугун с шаровидным графитом (ВЧШГ), обеспечивающий прочность и долговечность.
• Диаметры: выпускаются в широком диапазоне, например, Ду 100, 250, 400, 500 мм и более.
• Рабочее давление: 1,0–1,6 МПа (10–16 бар).
• Длина: строительная длина обычно около 100–130 мм (зависит от диаметра).
• Покрытие: внутренняя поверхность с цементно-песчаным покрытием, внешняя — цинк и битумный лак для защиты от коррозии.
• Уплотнение: резиновые уплотнительные кольца EPDM обеспечивают герметичность и компенсируют смещения.
• Компенсационные возможности: допускают осевые перемещения ±2,5 мм и угловые отклонения до 4°.
• Рабочая температура: от -20 °C до +120 °C.
• Стандарты: соответствуют ГОСТ ISO 2531, СП 66.13330, ТУ 1460-035-50254094, ГОСТ Р 57430-2017.

Преимущества

• Позволяют компенсировать осевые и угловые смещения трубопровода, что снижает напряжения в соединениях и увеличивает срок службы системы.
• Быстрый и простой монтаж без сварки.
• Универсальность — широкий диапазон обжима позволяет соединять трубы различных материалов и диаметров в пределах номинального размера.
• Надёжная герметичность благодаря резиновым уплотнителям.
• Высокая прочность и долговечность за счёт применения чугуна ВЧШГ и защитных покрытий.
• Устойчивость к гидравлическим ударам и агрессивным средам.

Применение

• Ремонт и замена повреждённых участков трубопроводов.
• Подключение запорной и регулирующей арматуры.
• Переход с одного типа соединения на другой (фланец ↔ раструб).
• Использование в системах водоснабжения, канализации, отопления, а также в промышленных трубопроводах.

Вывод:
Патрубки фланец-раструб компенсаторные (ПФРК) — это надежные и функциональные фасонные элементы, обеспечивающие герметичное соединение с возможностью компенсации смещений трубопровода. Они широко применяются для ремонта, монтажа и модернизации инженерных систем, обеспечивая долговечность и стабильность работы трубопроводов.
