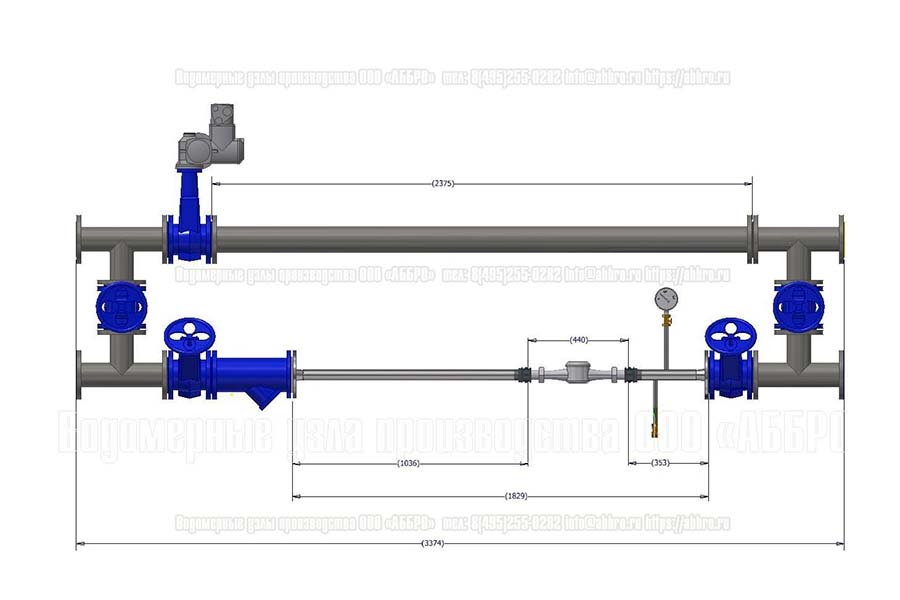

Водомерный узел с вводом Ду100-50, счетчиком ВСХНд-25, фильтром ФММ-25 (фасонные части ВЧШГ)

Водомерный узел с вводом Ду100-50, счетчиком ВСХНд-25 и фильтром ФММ-25 (фасонные части ВЧШГ) представляет собой компактную заводскую конструкцию для точного учета холодной воды при переходе с магистрали Ду100 к узкому сечению. Обеспечивает надежную фильтрацию, регулирование потока и коммерческий контроль расхода до 25 м³/ч по схемам ЦИРВ.
Описание
Одновходовой узел предназначен для установки на вводе Ду100 с переходом к счетчику ВСХНд-25 через фланцевые переходы ХФ 100/50. Включает турбинный счетчик ВСХНд-25 с импульсным выходом, магнитно-сетчатый фильтр ФММ-25, дисковые затворы Ду50-100, обратный клапан и фасонные элементы ВЧШГ: колена УФ-100/50, тройники ТФ-100, патрубки ПФ-100 (L=200-250 мм), кресты КФ 100-50. Полностью собран и опрессован по PN16.
Характеристики
•    Тип: переходной Ду100-50, тип I по ЦИРВ
•    Счетчик: ВСХНд-25 (турбинный, Qmax 25 м³/ч, точность ±2%)
•    Фильтр: ФММ-25 магнитно-сетчатый (ячейка 0,25 мм)
•    Арматура: дисковые затворы Ду50/100 PN16
•    Фасонные части: ВЧШГ с ЦПП и цинк-алюминиевым покрытием
•    Давление: PN16 (1,6 МПа)
•    Температура: +5…+50 °C (ХВС)
•    Материал: чугун ВЧШГ, нержавеющая арматура
•    Масса: 150–250 кг
Размеры
•    Общая длина: 2–3 м
•    Переход магистрали: ХФ 100×50 мм, L=250 мм
•    Монтажная длина счетчика: 130–200 мм
•    Прямой участок: 800–1200 мм
•    Фланцы: PN16 по ГОСТ 12815
Преимущества
•    Оптимизированный переход Ду100→50 минимизирует гидравлические потери при учете.
•    Магнитный фильтр ФММ-25 удаляет металлические примеси, продлевая срок службы счетчика.
•    Коррозионностойкие ВЧШГ элементы с ЦПП обеспечивают долговечность в агрессивных водах.
Применение
Узел устанавливается на вводе ХВС в жилые дома, офисы и предприятия с магистралью Ду100 для разделенного учета через узкий счетчик. Соответствует СП 30.13330 и требованиям Водоканала для объектов с расходом 15–25 м³/ч и переходными диаметрами.

Весь комплект материалов и оборудования может изменяться в зависимости от проекта но должен соответствовать требованиям Мосводоканала, выполнен из высококачественных и надежных материалов, гарантирующих длительный срок службы, минимальные эксплуатационные затраты и максимальную точность учета воды.
